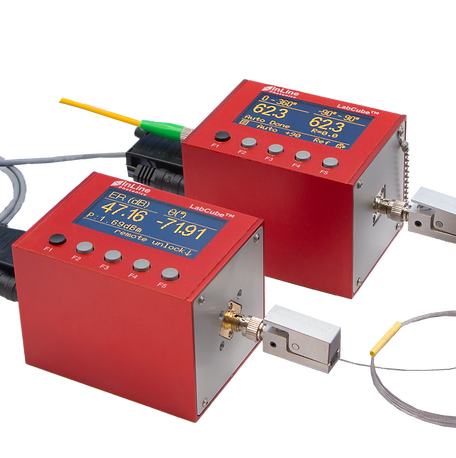

这是由消光比测试CUBE-ER100和光纤起偏器及旋转模块CUBE-PM100 组成的一套自动偏振消光比测试系统，用于自动高动态PER（>46dB）测量系统。

CUBE-PM100通过更高的PER（>50dB）偏振片将输入宽带光的偏振转换为线性偏振。然后将线偏振光耦合到被测的PM光纤中。按下AUTO按钮后，内置于CUBE-PM100的偏振镜会旋转，直到PM光纤输出的PER达到最大值。整个测量可在10秒内完成。
      在被测的偏振维持（PM）器件（DUT）的偏振消光比（PER）测量中，如果光源的PER较低或与PM光纤轴不对齐，通常会产生较大的Per测量不确定性。为了最大限度地减少此类测量不确定性，In-line Photonics 自豪地推出了业内首款自动化 PER 测量双重系统，能够自动消除 PER 测量中的误差源。这对组合由极化最大化立方体（CUBE-PM100）和PER Meter立方体（CUBE-ER100）组成，它们协调自动优化线偏振，以高速测量PER，同时自动优化被测器件PM纤维的线性偏振。它们将总测量时间（包括设置时间）缩短至两分钟以下，同时保证高精度测量，不确定性低于0.25 dB，这在测量时间和精度上均比传统PER测量系统提升十倍多。

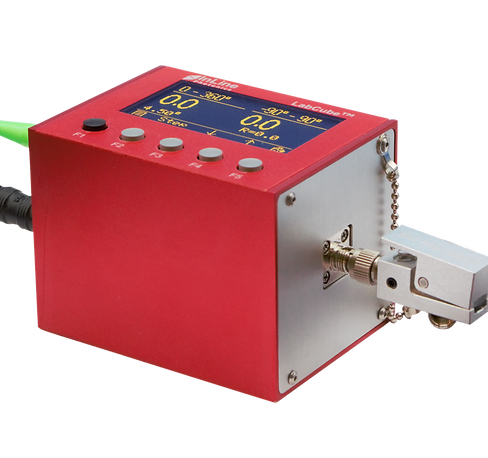

     CUBE-PM100 是一种电动线性偏振发生器，将输入宽带光转换为高度线性偏振光（偏振消光比> 46dB），并将光耦合到自由空间中的 PM 光纤中。电机可以精细调节线偏振与PM光纤轴之间的角度，以实现超过46 dB的最大PER。

     CUBE-E100 是一款高性能的每米测量范围，测量范围为52 dB，角分辨率为0.03度，工作波长范围广泛，范围从600nm到1620nm，测量速度高达每秒50个数据点。

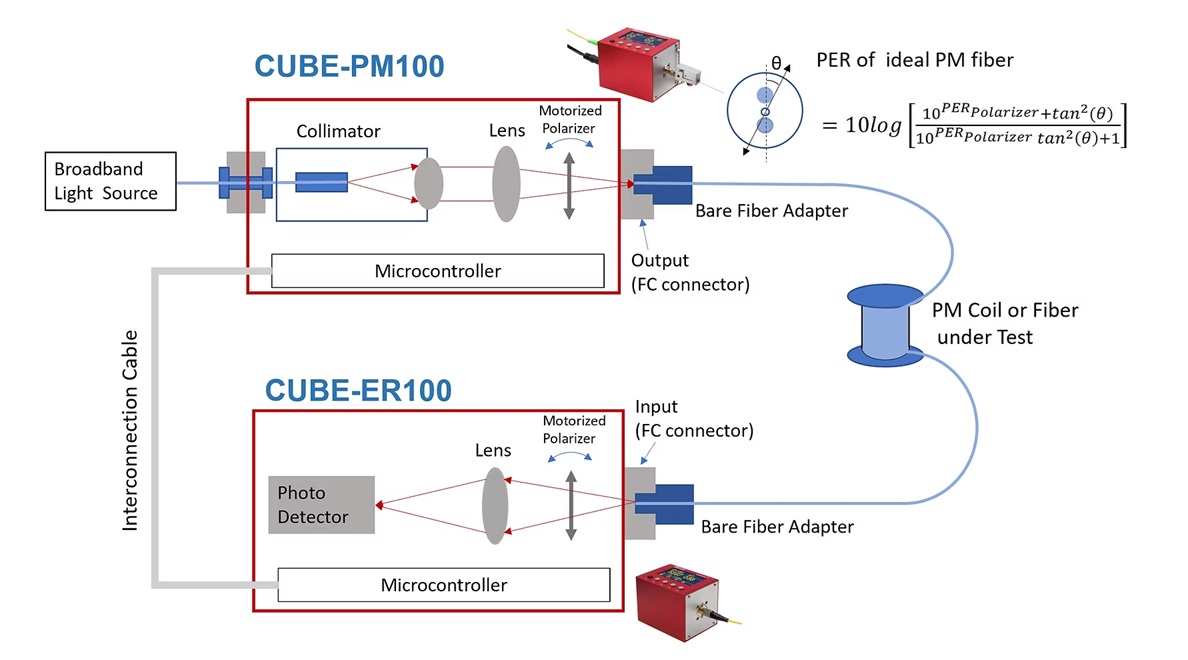

CUBE-PM100 旨在替代传统 PER 测量系统中在线偏振片及耗时的聚变接合。用户将DUT的输入和输出PM光纤分别连接到CUBE-PM100输出和CUBE-ER100，通过两个FC裸光适配器。然后 CUBE-PM100 会自动通过 UART 端口读取 CUBE-ER100 的 PER 测试结果，并通过优化 CUBE-PM100 的对准角度获取最大 PER。有了这对组合，再也不用担心PM光纤或器件的PER测量不确定性。
