CUBE-PM100 是一种马达驱动的自动偏振发生器它将输入的宽带光转换为高线性偏振光 （PER>45dB），然后通过自由空间中的透镜系统把光耦合到保偏光纤中。内置的精密马达可对线性偏振光和保偏光纤轴之间的对准角度进行微调，进而实现了超过 45dB 的偏振消光比测量。

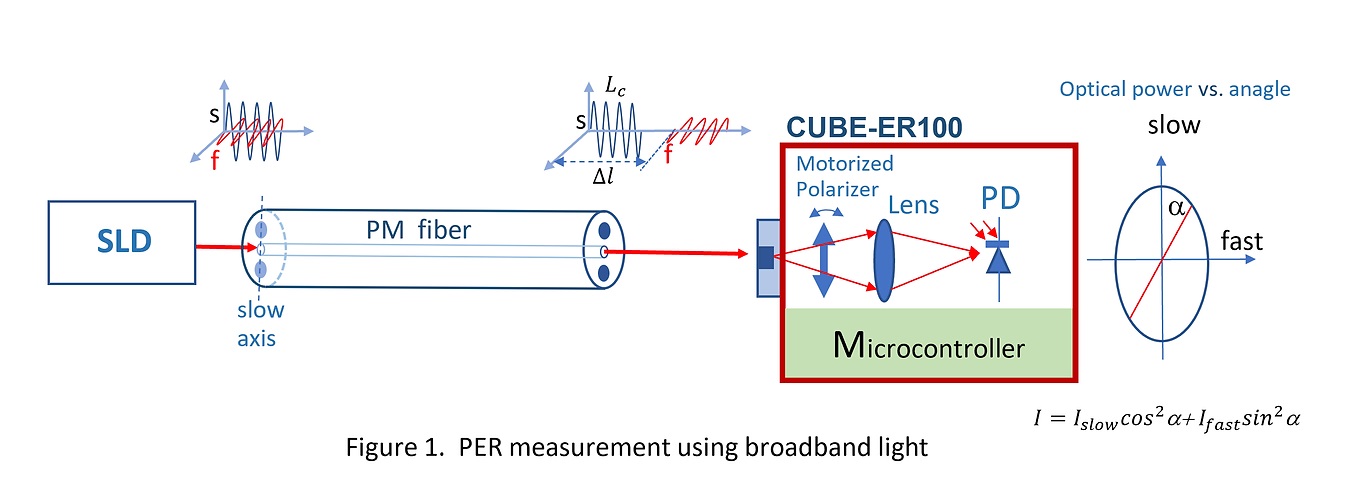

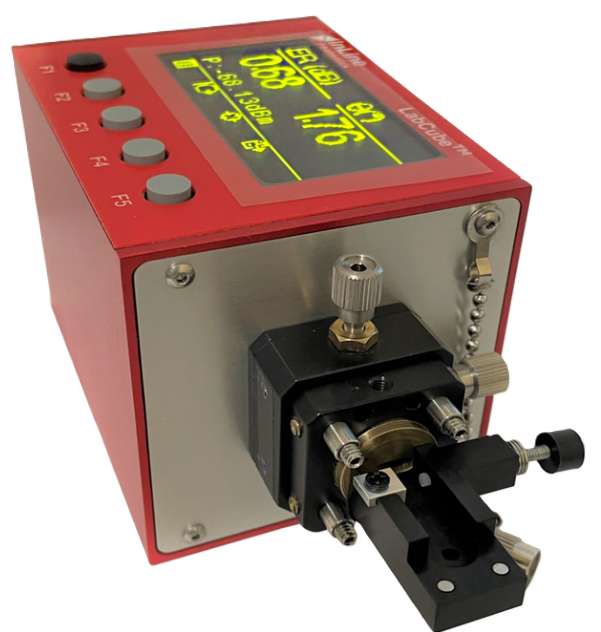

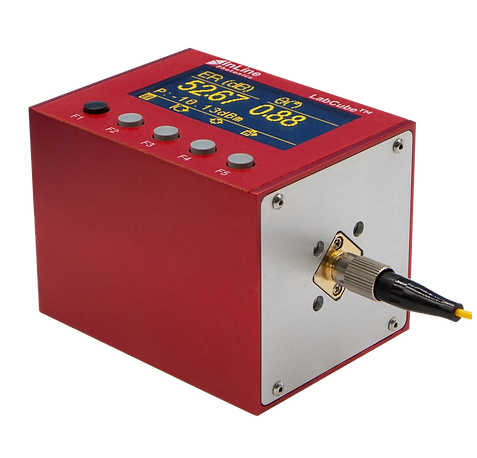

CUBE-ER100 是一种基于旋转偏振片的高性能偏振消光比测试计，可用于光纤产品和自由空间光检测。CUBE-ER100 的消光比测量动态范围高达 52dB, 角度分辨率为 0.03°, 工作波长为 600nm~ 1600nm，测量速度最大可达到 50 次/秒。
CUBE-PM100和CUBE-ER100分别配备有一个用于远程控制的全速USB 2.0端口和一个用于不同 CUBE 系列模块间互联的UART 端口。CUBE-ER100 还配备有两个用于保偏光纤自动对准系统闭环控制的模拟输出，以及两个用于测量和控制信号同步的通用 TTL 输入/输出。在消光比测量中，CUBE-PM100 可以取代在线起偏器，以及传统测量方法中耗时的起偏器和被测器件尾纤间的熔接过程 。使用者只需将被测器件的输入 / 输出尾纤通过裸纤适配器分别插入CUBE-PM100 和 CUBE-ER100 中，CUBE- PM100 就能自动通过 CUBE-ER100 的 UART 端口读取 PER 值，并自动优化对轴角度来实现被测器件的最大消光输出。拥有这款系统，无需担心保偏光纤及相关器件的偏振消光比测量不确定性。
产品特点： |
应用领域： |
|
|
• 偏振优化计 CUBE-PM100
1. 光通过自由空间直接耦合到保偏光纤
2. 高消光比：> 45 dB
3. 紧凑型尺寸，易集成
4. 马达驱动偏振角度对准
5. 通过 CUBE-ER100 自动最大化偏振消光比输出
6. 易于集成到自动对准系统中
• 偏振消光比测试计 CUBE-ER100
1. 工 作 波 长 可 覆 盖 600~1600nm 或 800~ 1700nm
2. 速度可高达 50 次/秒
3. 紧凑型尺寸，易集成
4. 可扩展到多通道器件的测量
5. 输入适配器可换
6. 输入端可安装外置 16mm 笼式光学
调节系统来扩展测量功能
7. 最大可测消光比高达 52dB
8. 易于集成到自动对准系统中
|
• 快速准确地测量保偏光纤环和保偏光纤相关组件的消光比
• 对保偏光纤环进行快速 、精确的消光比筛选 • 保偏光纤自动角度对准：光纤陀螺中铌酸锂调制器与保偏光纤环自动角度对准。 • 激光光源的保偏尾纤自动对轴 • 无源器件的保偏尾纤自动对轴 • 保偏光纤连接器的角度对准 • PIC 、光纤阵列和保偏准直器的偏振消光比测量 • 消偏器的特性测量 • 可集成到光纤尾纤封装系统中 |

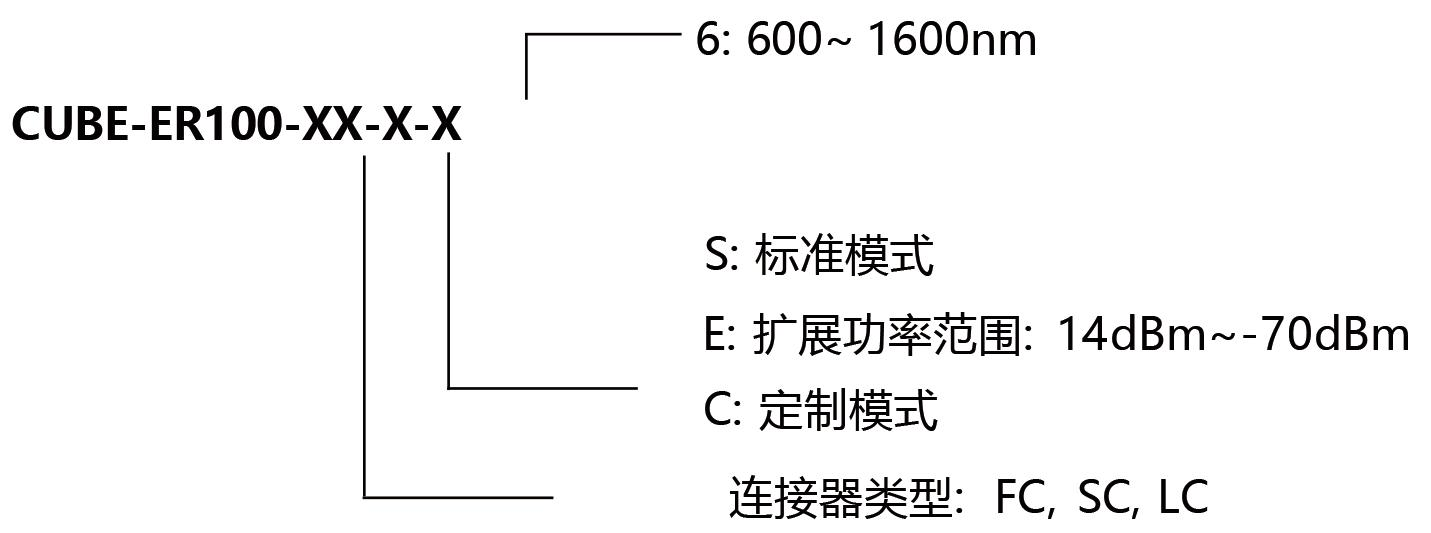

| 参数 | CUBE-ER100 |
| 工作波长范围 | 600 ~ 1600nm |
| 标准波长 | 630nm, 850nm ，980nm, 1060nm, 1310nm, 1550nm |
| 消光比范围@1310 或 1550nm | 0 ~ 52dB ， 输入功率-5 ~ 11dBm @1550nm 0 ~50dB ，输入功率-5 ~ 11dBm @1310nm 0 ~40dB ，输入功率 -20 ~ -5dBm 0 ~30dB ，输入功率 -3 0 ~ -20dBm |
| 消光比范围@630,980或 1060nm | 0 ~40dB ， 输入功率 -5 ~ 11dBm 0 ~35dB ， 输入功率 - 15 ~ -5dBm |

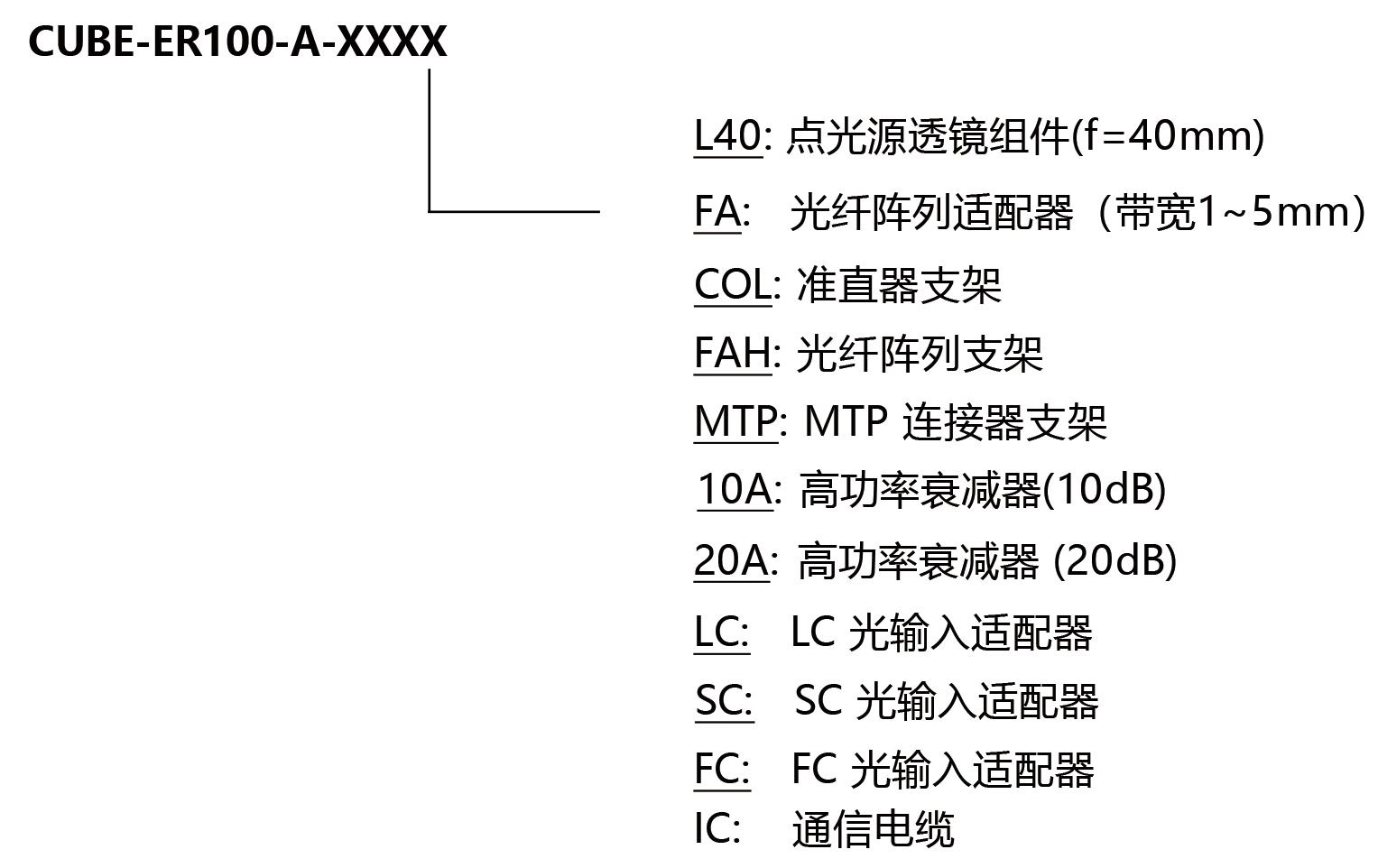

| 输入适配器 | FC/LC/SC 光纤适配器、 自由空间光适配器、光纤阵列适配器 |
| 光功率范围 3 | -65dBm ~ 11dBm @1310/1550nm |
| 消光比分辨率 | 0.01dB |
| 消光比精度 | 0.05dB+PER*0.7% （ PER＜ 30dB） |
| 角度分辨率 | 0.028 ° |
| 角度绝对精度 | ± 1 ° |
| 角度重复性 | ± 0.06 ° |
| 光功率测量精度 | ± 0. 5dB |
| 光功率分辨率 | 0.02dB |
| 测量速率 | ≤ 10 次/s（正常模式） ≤ 50 次/s（追踪模式） |
| 测量模式 | 连续模式, 追踪模式, 手动模式 |
| 工作温度 | 0 ~40°C |
| 参数 | CUBE-PM100 |
| 工作波长范围 | 1310± 30nm 或 1550± 30nm |
| 输出偏振消光比 | >45dB |
| 插入损耗 4 | 8dB (典型值: 6dB) |
| 插入损耗变化与旋转角度 | 2dB (典型值) |
| 偏振方位角范围 | 0 ~360 ° |
| 方位角分辨率 | 0. 11。(面板控制), 0.028。 ( 远程控制) |
| 角度重复性 | ±0. 11 ° |
| 相对角度精度 | ± 0.22 ° |
| 绝对角度精度 | ± 2° |
| 转速 | Up to 2 Rev/sec. |
| 操作模式 | 自动 ， 手动 ， 连续旋转, |
| 输入适配器 | 窄键 FC/APC |
| 输出适配器 | 宽键 FC (自由空间耦合) |
| 其他 | |
| 显示器 | 2.42 ” 128x64 OLED 图形显示 |
| 电源适配器 | DC 12V/1A |
| 通信接口 | USB 、 UART |
| 设备尺寸 | 63.5mm x63.5mm x85mm |
 |

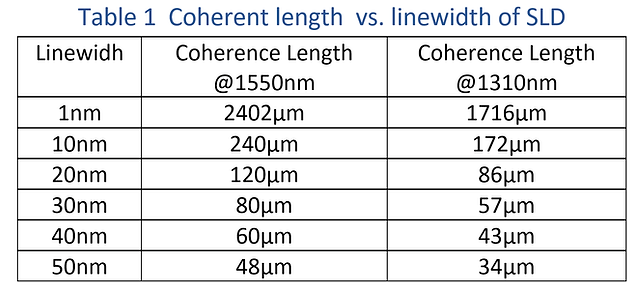

（1） |
 |
（2） |
 |
（3） |
 |
4（a） |
| 4（b） | |
| 4（c） |
 |
（5） |
 |
（6） |
 |
（7） |
| 1. PM保偏光纤器件测试 为了获得快速、准确的结果，可使用 CUBE-PM100 代替光纤在线起偏器和保偏熔接机。 |
 |

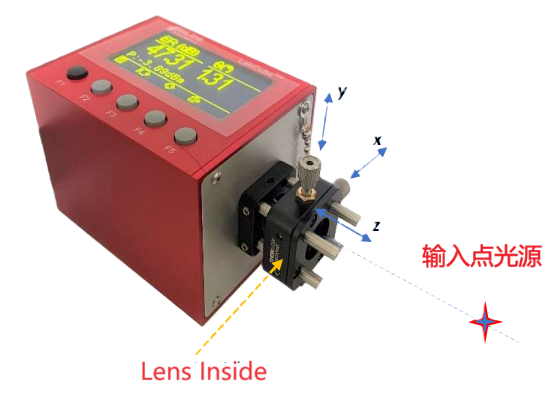

| 2.波导芯片偏振消光比测试 用户可以调整透镜的横向位置以及透镜到波导输出的距离，以最大化 CUBE-ER100 的功率读数。 |
 |
| 3.高功率激光的偏振消光比测试 衰减器可以是中性密度滤光片 (NDF) 或部分反射镜。 |
 |
| 4.保偏光纤阵列 光纤阵列安装在 xy 平移台上，该平台将被测通道的位置调整到透镜的中心。 |
 |
| 5.PM MTP/MPO 连接器 MTP/MPO 安装在 xy 平移台上，该平台将被测通道的位置调整到镜头的中心。 |
 |
| 6.DFB 或 ITLA 激光（拉伸光纤） CUBE-ER100 测量不同张力下输出椭圆偏振的椭圆率和方向。 软件会通过最小二乘法计算出相应的PER。 点击此处了解详情。 |
 |
| 7.DFB 或 ITLA 激光（加热光纤） CUBE-ER100 测量保偏光纤在不同张力下输出椭圆偏振的椭圆率和方向。 软件通过最小二乘法计算相应的PER。 点击此处了解详情。 |
 |
| 8.保偏光纤自动对准 CUBE-ER100 将 PER、光功率和角度转换为自动化系统的模拟信号。 |
 |
