保偏光纤环形器

概述
产品规格

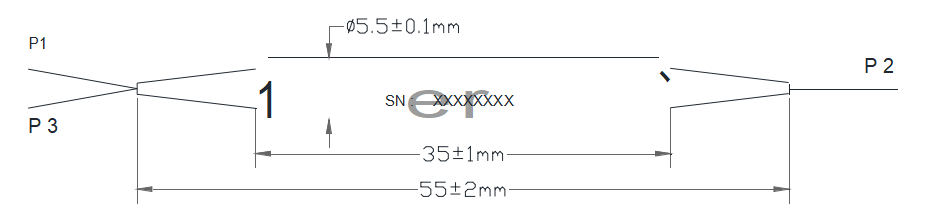

机械安装图
订购信息

保偏光纤环形器主要应用于光纤激光雷达、相干光通信、光纤传感、光纤激光器及量子通信等领域。它基于偏振保持原理实现光信号的单向环形传输，可在单根保偏光纤上完成正向信号低损耗传输与反向信号高隔离度分离。相比普通光纤环形器，它能严格保持偏振态，避免偏振串扰；与偏振分束器相比，它的插入损耗更低（典型值＜0.5dB）、隔离度更高（典型值＞50dB），特别适合高精度光纤陀螺、分布式声波传感（DAS）等对偏振稳定性要求严苛的场景。该器件采用全光纤封装，支持宽波长范围，可直接熔接或通过标准保偏连接器连接，无需额外偏振调整，操作便捷，兼具优异的温度稳定性、机械可靠性与高性价比。

产品特点：		应用领域：
•低插入损耗 •高消光比与高隔离度 •高稳定性和可靠性		•测量设备 •双向收发 •光纤传感器 •OADM系统

参数	单位	A型	B型
光路		P1 → P2; P2→ P3 ; P3 ↛ P1
中心波长	nm	1550
带宽	nm	±30	±20
典型隔离度	dB	46	30
隔离度	dB	≥40	≥20
典型插入损耗	dB	0.7	0.6
插入损耗	dB	≤0.9	≤0.8
消光比	dB	≥22	≥20
轴线对齐[1]		慢轴通过，快轴截止
连接头对准		键对齐慢轴
最小串扰（1→3）	dB	≥50
回波损耗	dB	≥50
承受功率 [2]	mW	≤300
光纤类型		PM1550
光纤长度	m	1
工作温度	℃	-5 ~ +70
储存温度	℃	-40 ~ +85
尺寸	mm	φ5.5×35

* 以上数据为室温下无连接头测试结果。使用连接头时，则IL+0.3dB, RL-5dB, ER-2dB.
[1] 可按需提供慢轴截止与快轴工作、最大承受功率的定制

PMCIR ①-②-③③③③-④④④-⑤⑤⑤-⑥-⑦⑦

订购信息
①	端口	3=3 端口；
②	类型	A；B；
③	波长	1550；
④	尾纤类型	250=250µm 裸光纤； 900=900µm 松套管；
⑤	光纤类型	P15=PM1550 Fiber；
⑥	光纤长度	1=1m；
⑦	连接头	NE=None; FA=FC/APC; FC=FC/UPC; SA=SC/APC; SC=SC/UPC; XX=Other；

1550nm 保偏环形器

参数	单位	A型	B型
带宽	nm	±30	±20
典型隔离度	dB	46	30
隔离度	dB	≥40	≥20
典型插入损耗	dB	0.7	0.6
插入损耗	dB	≤0.9	≤0.8
消光比	dB	≥22	≥20

+1	数量	文件			单价	有货/交货日期
			CIR-P-1550-01-L1-N-5	高功率保偏光纤环形器，1530-1570 nm，900um套管，5W,无接头	￥0.00
			CIR-1550-01-B-N	保偏光纤环行器，1520-1580 nm，裸纤，无接头	￥0.00
