产品特点： |
应用： |
|
|
• 超低插入损耗（<0.01 dB），确保对信号完整性影响极小
• 可作为独立偏振控制器使用，支持通过 USB 或 RS232 调节

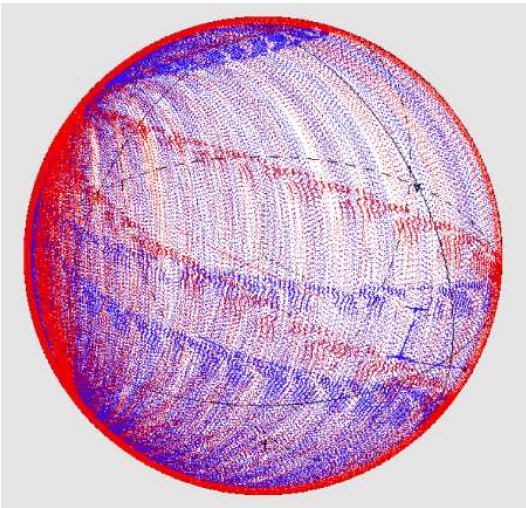

• 支持偏振扰偏功能，动态改变庞加莱球上的偏振态（SOP）
在 10 ms 平均时间内实现 DOP <2.5% • 偏振消光比（PER）>40 dB
|
• 高速PDL测量
• 高速DOP测量
• 偏振控制与优化
• 稳定光纤网络中的偏振
• 消除偏振敏感性
|
| 偏振控制器 | |
| 工作波长 | 1260nm ~ 1650nm or 1060nm |
| 输入/输出光纤 | SMF-28 or Hi1060 等效 |
| 插入损耗（不含连接器） | 0.01dB (典型) @1550nm or 1310nm |
| 回波损耗 | >55dB (不含连接器) |
| 最大处理光功率 | 20dBm |
| 半波电压（Vπ) | 60V(典型) |
| 偏振相关损耗 | 0.01(典型) |
| 激活损耗 | <0.01dB |
| 响应时间 | 50μs（典型值 ，对应 Vπ 变化） |
| 对数型光功率计 | |
| 工作波长 | 90nm ~ 1650nm |
| 光功率范围 | 10dBm~-75dBm |
| 光线性度 | +/-0. 1dB from 10dBm to-55dBm+/-0.2dB form-55dBm to-75dBm |
| 响应时间 | 100us @10dBm to -55dBm |
| 光输入耦合方式 | SM fiber or 自 由 空 间 |
| 偏振控制与测量 | |
| 最大功率跟踪时间 | <3ms, < 1 ms(典型 |
| 最小值搜索跟踪时间 | <6ms, < 1ms(典型) @ PDL<3dB |
| PDL 测量时间 | < 10ms, <2 ms(典型) @ PDL<3dB |
| 随机偏振扰频速度 | 最高 20k 点/秒 |
| 随机扰频偏振消光比（ DOP） | <2.5%(典型) @10ms集成时间以及扰频速度 =20l点/秒 |
| 电气接口 | |
| 允许/禁止 | TTL |
| 模拟输入电压 | 0~3V |
| 同步数字 I/O | TTL |
| 通信接口 | 全速 USB 和 RS232 |
| 其他 | |
| 工作温度 | 5 to 50°C |
| 储存温度 | −20 to 70°C |
| 电源 | +9 ~ + 15VDC /3A (模块) 100 ~240 VAC (整机)p |
| 尺寸（模块） | 220mm x 125mm x 51.5 mm |
| PCM | 配置 | 波长 | 输入连接头 | 输出连接头 |
| |
100：module | 10:1060nm | FP: SM-FC/PC | FP:SM-FC/PC |
| 1000：instrument | 35:1310nm+1550nm | FA:SM-FC/APC | FA: SM-FC/APC | |
| 2xx:定制 | 其他 | 其他 |
