9**nm泵浦激光器件

Balanced Photodetector, Free Space, With Amplification

波长范围：915／974／976 nm 等可选
功率：最大可达1500mw
高出光效率
高稳定低噪声

S27系列

低功率高稳定性
100－460 mW

CM97系列

高功率
up1400mw

强度噪声测试

泵浦激光器驱动

掺铒光纤放大器EDFA

ASE宽带光源

概述

激光器设计为掺铒光纤放大器 (EDFA)，光纤激光器应用的泵浦源。将光纤耦合到激光器的工艺和技术可实现随时间和温度都非常稳定的高输出功率，最高可达大于1000mw。系列泵浦模块采用光纤布拉格光栅设计，增强了波长和功率稳定性能；确保在驱动电流、温度和光反馈变化时具有出色的波长锁定，通常有974nm和976nm波长可供选择。

产品特点：		应用：
• 高输出功率，高达>1.0W • 光纤布拉格光栅稳定，用于波长锁定 • 密封14针蝶形封装/ 10pin迷你蝶形封装 • 内部热电热泵和监控光电二极管 • 符合 Telcordia GR-468-CORE • 经过现场验证的高可靠性 • 符合 RoHS 标准		• 光放大器 • 光纤激光器 • 有线电视分配

CM97系列-980保偏泵浦激光器555-900mw

CM97 系列泵浦激光器提供大于 1.0W 的kink-free输出功率；保偏尾纤。

CM97 Parameter		Min.	Typ.	Max.	Units	Condition
Threshold current	I_th		60	80	mA
Operating forward voltage	V_op		2.0	2.2	V
Spectral width	Δλ		0.2	1.0	nm	RMS at -13dB
Signal to noise ratio	SNR	20			dB
Temperature dependence of peak wavelength	Δλ/T		0.008	0.01	nm/°C	FBG temperature dependency
Monitor detector responsivity	R_m	1	5	10	µA/mW
Fibre power stability >50mW 30 – 50mW 10 – 30mW	ΔPf_t			0.05 0.15 0.35	dB	Peak-to-peak Time = 60sec DC to 50kHz
Return loss	RL	35			dB	1500nm – 1600nm
Thermistor resistance	R_th	9.5	10.0	10.5	kΩ	At submount temperature of 25°C
Heat pump current	I_TEC			2.0	A	Tcase= 75°C, IF= 1100mA
Heat pump voltage	V_TEC			3.0	V
Heat pump power	PTEC			6.0	W
Total module power consumption	PTotal			8.2	W

CM97	CM97-610-7*	610	555	855	PM980 Hi1060尾纤 74：974nm 76：976nm 蝶形10脚
	CM97-630-7*	630	570	885
	……	……..	…….	….
	CM97-1030-7*	1030	935	1360
	CM97-1050-7*	1050	955	1360

+1	数量	文件			单价	有货/交货日期
			CM97-1000-76PM	波长976nm，功率900mW，保偏泵浦	￥10500.00	2周

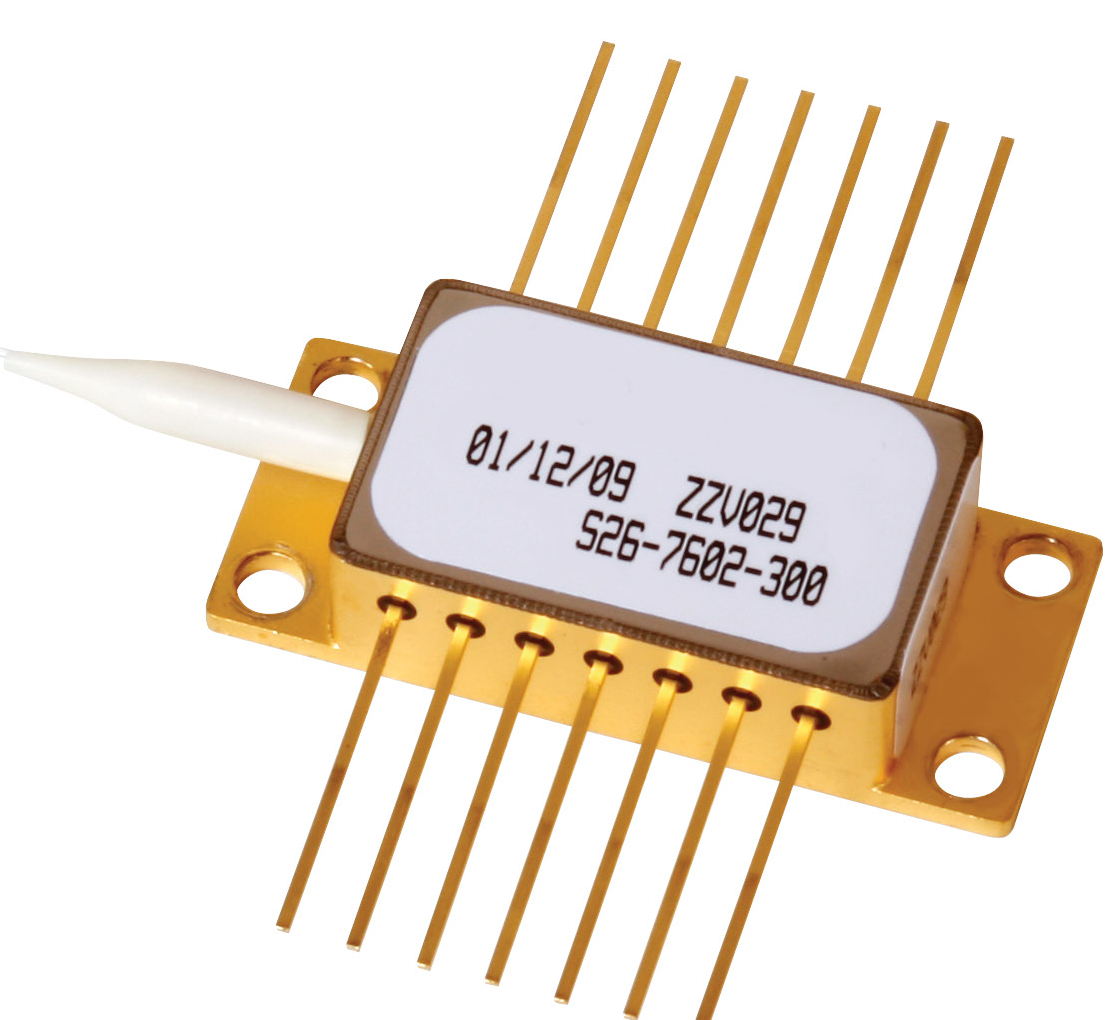

s26-980泵浦激光器100-340mw

1) S26 系列：最高340mw输出, 发光芯片控温在 45°C 工作，作可显着降低 TEC 和整体功耗；输出功率稳定性高：20mw以上输出，稳定度1%；0.04dB。高度降低型蝶形14脚封装。

参数	符号	测试条件	最小	最大
阈值电流	Ith-BOL			35 mA
前向电压	Vf	If = Iop		2.5 V
出纤功率	Pf		20 mW	Pop
光谱宽度	∆λRMS	50 mW < P < Pop		2.0 nm
波长温度系数	∆λ/T	If = Iop		0.01 nm/°C
光功率稳定性	∆Pf_t	Over Pf range, DC to −50 kHz
		5 mW < Pf < 12 mW		10%
		12 mW < Pf < 20 mW		2.0%
		20 mW to Pop		1.0%（0.04dB）
背光探测	IBF	At Pop, VPD = –5 V	1 μA/mW	5 μA/mW
热敏电阻	Rth	Tset = 45°C	9.5 kΩ	10.5 kΩ
热敏电阻	Rth	Tset = 25°C	21.7 kΩ	24.0 kΩ

+1	数量	文件			单价	有货/交货日期
			S26-7402-250	波长974nm，功率 250mW，单模泵浦	￥2600.00	1天
			S26-7402-100	波长974nm，功率 100mW，单模泵浦	￥1800.00	1周

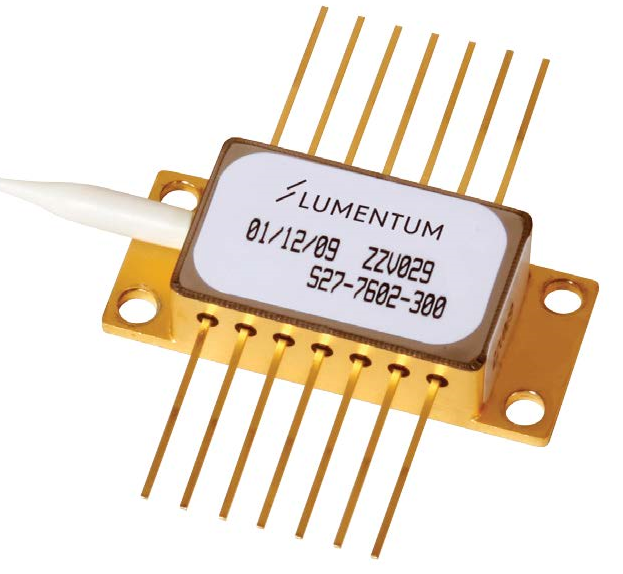

s27-980泵浦激光器 100-460mW

2) S27 系列：最高460mw输出，发光芯片控温在 45°C 工作，作可显着降低 TEC 和整体功耗；输出功率稳定性高：20mw以上输出，稳定度1.6%；0.06dB。高度降低型蝶形14脚封装。

参数	符号	测试条件	最小	最大
阈值电流	Ith-BOL			42 mA
前向电压	Vf	If = Iop		2.5 V

出纤功率	Pf		20 mW	Pop
光谱宽度	∆λRMS	50 mW < P < Pop		2.0 nm
波长温度系数	∆λ/T	I = Iop		0.01 nm/°C
光功率稳定性	∆Pf_t	Over Pf range, DC to −50 kHz
		12 mW < Pf < 20 mW		4%
		20 mW to Pop		1.6%
背光探测	IBF	At Pop, VPD = –5 V	1 μA/mW	5 μA/mW
热敏电阻	Rth	Tset = 45°C	9.5 kΩ	10.5 kΩ
热敏电阻	Rth	Tset = 25°C	21.7 kΩ	24.0 kΩ

+1	数量	文件			单价	有货/交货日期
			S27-7402-360	波长974nm，功率 360mW，单模泵浦	￥2800.00	1天

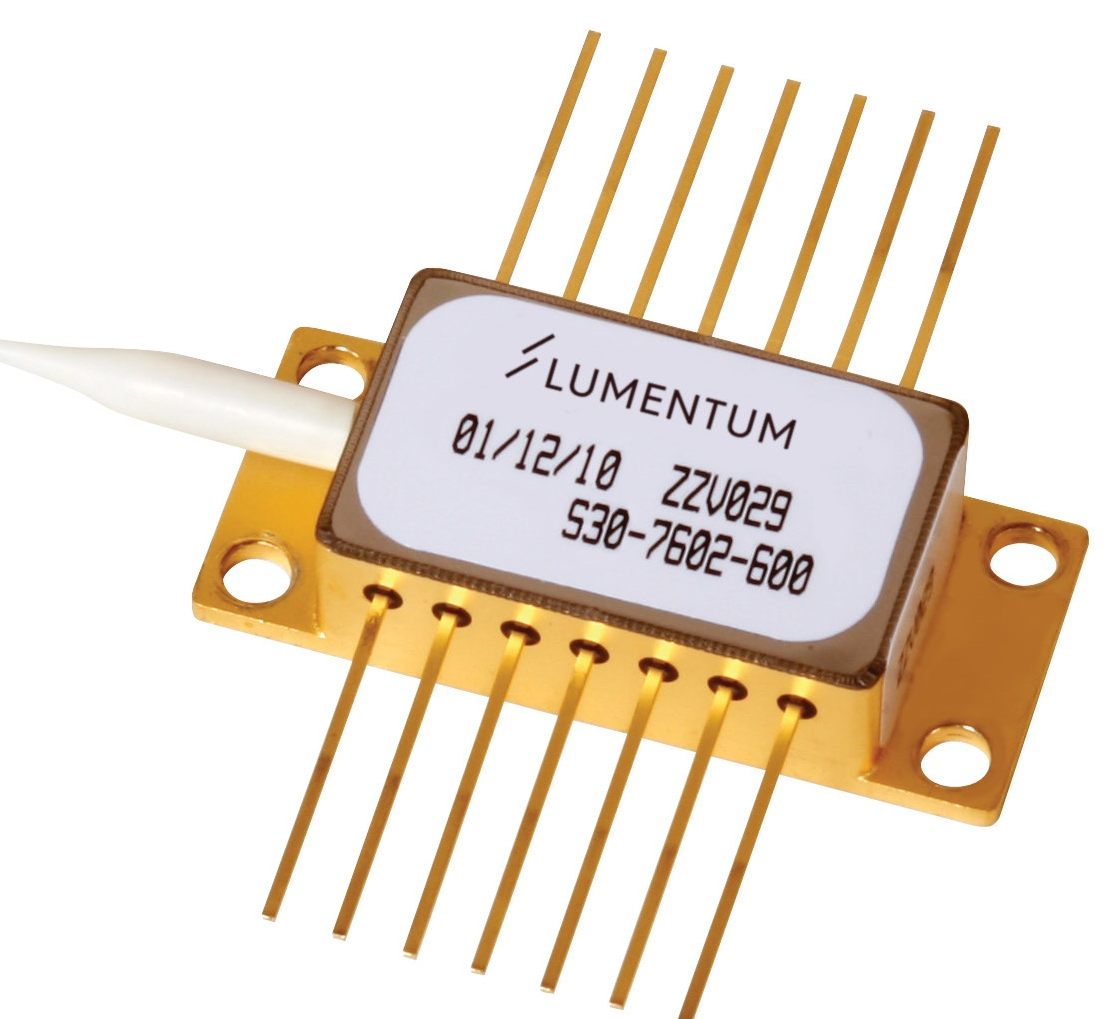

s30-980泵浦激光器300-720mw

3）S30系列：最大720mw输出

参数	符号	测试条件	最小	最大
阈值电流	Ith-BOL			35 mA
前向电压	Vf	If = Iop		2.6 V
出纤功率	Pf		20 mW	Pop
光谱宽度	∆λRMS	50 mW < Pf < Pop		2.0 nm
波长温度系数	∆λ/T	I = Iop		0.01 nm/°C
光功率稳定性	∆Pf_t	Over Pf range, DC to 50 kHz, 20 mW to Pop		2.0%
背光探测	IBF	At Pop, VPD = −5 V	1 μA/mW	5 μA/mW
热敏电阻	Rth	Tset = 25°C	9.5 kΩ	10.5 kΩ
热敏电阻	Rth	Tset = 45°C	4.1 kΩ	4.6 kΩ

+1	数量	文件			单价	有货/交货日期
			S30-7402-680	波长974nm，功率 680mW，单模泵浦	￥4200.00	2周
			S30-7602-680	波长976nm，功率 680mW，单模泵浦	￥4500.00	2周

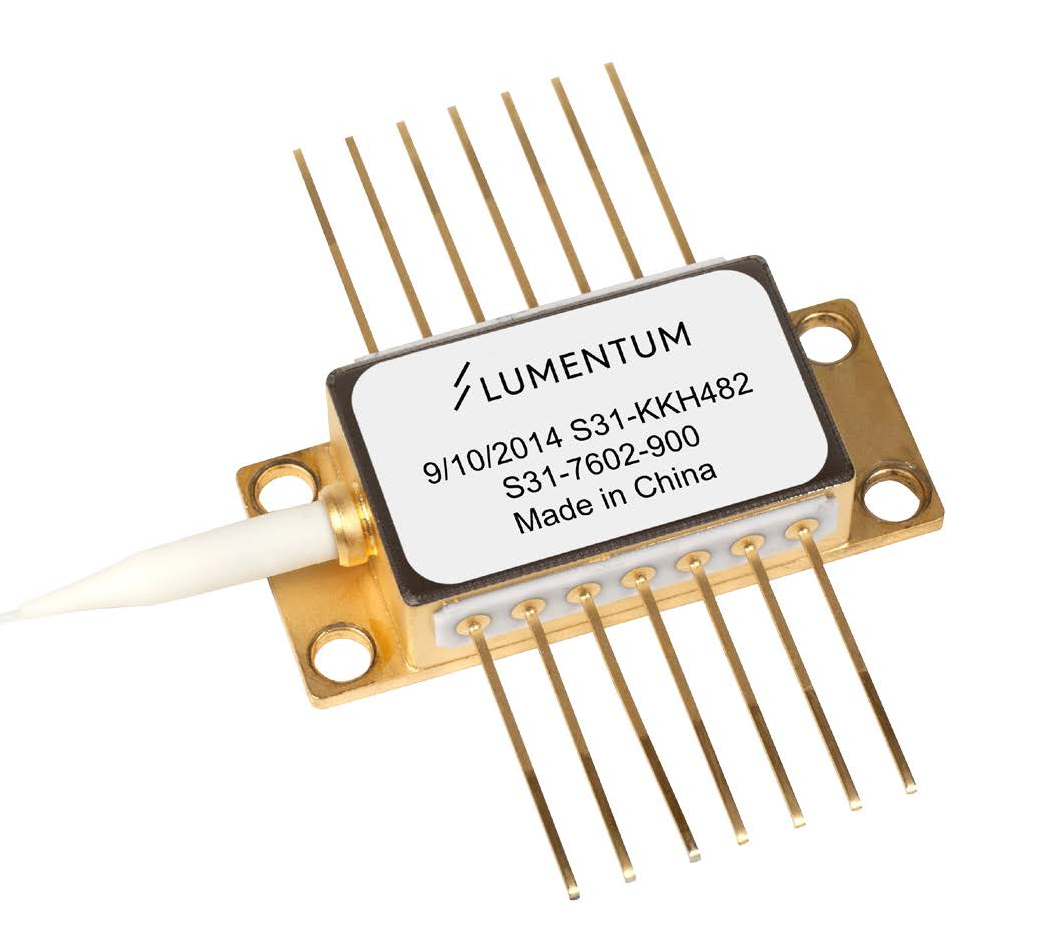

s31-980泵浦激光器600-950mw

4) S31系列：工作功率最高950mw

参数	符号	测试条件	最小	最大
阈值电流	Ith-BOL		—	110 mA
前向电压	Vf	If = Iop	—	2.6 V
出纤功率	Pf		30 mW	Pop
光谱宽度	ΔλRMS	Over Pf range		2.0 nm
波长温度系数	Δλ/T	If = Iop	—	0.01 nm/°C
光功率稳定性背光探测	ΔPf_t	Over Pf range, DC to 50 kHz, 30 mW – 50 mW	—	5.0%
光功率稳定性背光探测	ΔPf_t	Over Pf range, DC to 50 kHz, 50 mW – Pop	—	2.0%
热敏电阻	IBF	At Pop	0.5 μA/mW	5 μA/mW
	Rth	Tset = 25°C	9.5 kΩ	10.5 kΩ
	Rth	Tset = 45°C	4.1 kΩ	4.6 kΩ

+1	数量	文件			单价	有货/交货日期
			S31-7402-680	波长974nm，功率 680mW，单模泵浦	￥8000.00	2周

CM97系列-980单模泵浦激光器555-955mw

+1	数量	文件			单价	有货/交货日期
			CM97-990-76	波长976nm，功率900mW，单模泵浦	￥8500.00	2周
