980nm单模泵浦激光模块

首页 / 光源*激光器 / 泵浦激光器

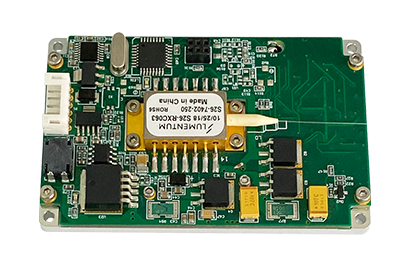

980nm单模泵浦激光模块

Balanced Photodetector, Free Space, With Amplification

波长范围： 915／974／976 nm 可选
功率最大 1200mW
功率稳定性好
强度噪声低

S系列泵浦激光器

优选低噪声激光器

LDMP系列

高精度温控
低噪声电流

强度噪声谱

光电平衡探测器

光纤放大器

泵浦激光器驱动

概述
产品规格

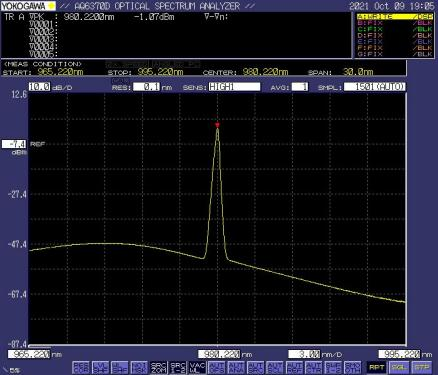

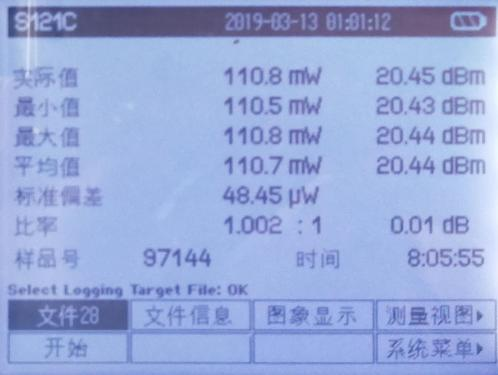

性能测试曲线

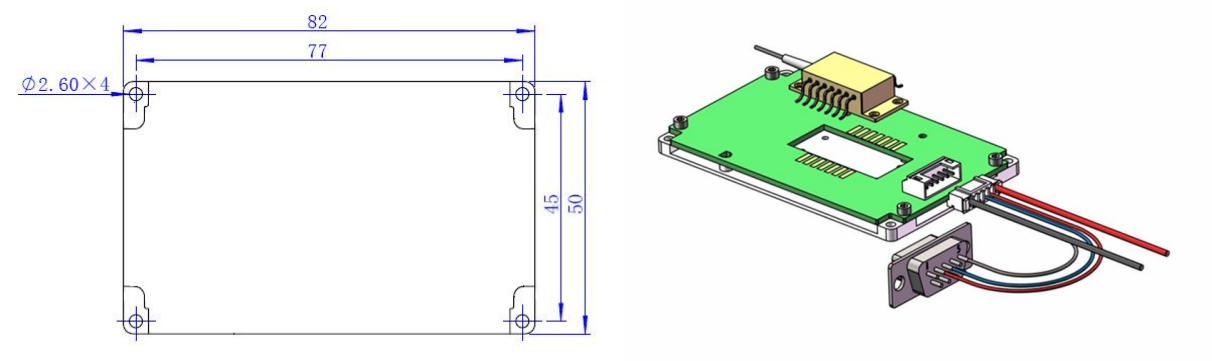

机械安装图
订购信息

激光器设计为掺铒光纤放大器 (EDFA)，光纤激光器应用的泵浦源。将光纤耦合到激光器的工艺和技术可实现随时间和温度都非常稳定的高输出功率，最高可达大于1000mw。系列泵浦模块采用光纤布拉格光栅设计，增强了波长和功率稳定性能；确保在驱动电流、温度和光反馈变化时具有出色的波长锁定，通常有974nm和976nm波长可供选择。

产品特点：		应用：
• 高输出功率，高达>1.0W • 光纤布拉格光栅稳定，用于波长锁定 • 密封14针蝶形封装/ 10pin迷你蝶形封装 • 内部热电热泵和监控光电二极管 • 符合 Telcordia GR-468-CORE • 经过现场验证的高可靠性 • 符合 RoHS 标准		• 光放大器 • 光纤激光器 • 有线电视分配

1) S26 系列：最高340mw输出, 发光芯片控温在 45°C 工作，作可显着降低 TEC 和整体功耗；输出功率稳定性高：20mw以上输出，稳定度1%；0.04dB。高度降低型蝶形14脚封装。

参数	符号	测试条件	最小	最大
阈值电流	Ith-BOL			35 mA
前向电压	Vf	If = Iop		2.5 V
出纤功率	Pf		20 mW	Pop
光谱宽度	∆λRMS	50 mW < P < Pop		2.0 nm
波长温度系数	∆λ/T	If = Iop		0.01 nm/°C
光功率稳定性	∆Pf_t	Over Pf range, DC to −50 kHz
		5 mW < Pf < 12 mW		10%
		12 mW < Pf < 20 mW		2.0%
		20 mW to Pop		1.0%（0.04dB）
背光探测	IBF	At Pop, VPD = –5 V	1 μA/mW	5 μA/mW
热敏电阻	Rth	Tset = 45°C	9.5 kΩ	10.5 kΩ
热敏电阻	Rth	Tset = 25°C	21.7 kΩ	24.0 kΩ

2) S27 系列：最高460mw输出，发光芯片控温在 45°C 工作，作可显着降低 TEC 和整体功耗；输出功率稳定性高：20mw以上输出，稳定度1.6%；0.06dB。高度降低型蝶形14脚封装。

参数	符号	测试条件	最小	最大
阈值电流	Ith-BOL			42 mA
前向电压	Vf	If = Iop		2.5 V

出纤功率	Pf		20 mW	Pop
光谱宽度	∆λRMS	50 mW < P < Pop		2.0 nm
波长温度系数	∆λ/T	I = Iop		0.01 nm/°C
光功率稳定性	∆Pf_t	Over Pf range, DC to −50 kHz
		12 mW < Pf < 20 mW		4%
		20 mW to Pop		1.6%
背光探测	IBF	At Pop, VPD = –5 V	1 μA/mW	5 μA/mW
热敏电阻	Rth	Tset = 45°C	9.5 kΩ	10.5 kΩ
热敏电阻	Rth	Tset = 25°C	21.7 kΩ	24.0 kΩ

3）S30系列： 最大720mw输出。

参数	符号	测试条件	最小	最大
阈值电流	Ith-BOL			35 mA
前向电压	Vf	If = Iop		2.6 V
出纤功率	Pf		20 mW	Pop
光谱宽度	∆λRMS	50 mW < Pf < Pop		2.0 nm
波长温度系数	∆λ/T	I = Iop		0.01 nm/°C
光功率稳定性	∆Pf_t	Over Pf range, DC to 50 kHz, 20 mW to Pop		2.0%
背光探测	IBF	At Pop, VPD = −5 V	1 μA/mW	5 μA/mW
热敏电阻	Rth	Tset = 25°C	9.5 kΩ	10.5 kΩ
热敏电阻	Rth	Tset = 45°C	4.1 kΩ	4.6 kΩ

4) S31系列：工作功率最高950mw。

参数	符号	测试条件	最小	最大
阈值电流	Ith-BOL		—	110 mA
前向电压	Vf	If = Iop	—	2.6 V
出纤功率	Pf		30 mW	Pop
光谱宽度	ΔλRMS	Over Pf range		2.0 nm
波长温度系数	Δλ/T	If = Iop	—	0.01 nm/°C
光功率稳定性背光探测	ΔPf_t	Over Pf range, DC to 50 kHz, 30 mW – 50 mW	—	5.0%
光功率稳定性背光探测	ΔPf_t	Over Pf range, DC to 50 kHz, 50 mW – Pop	—	2.0%
热敏电阻	IBF	At Pop	0.5 μA/mW	5 μA/mW
	Rth	Tset = 25°C	9.5 kΩ	10.5 kΩ
	Rth	Tset = 45°C	4.1 kΩ	4.6 kΩ

功能	波长	功率	谱宽	控制	尾纤	连接头
PLD 泵浦光源	1:795 2:808 3:915 4:940 5:974 6:976 7:14*	250mw 360mw 480mw	01 ：0.1nm 02 ：0.2nm 10： 1nm	1 ：232 2 ：485	SM PM	N:无 FP:FC/PC FA:FC/APC

泵浦激光光源模块

参数	符号	最小值	典型值	最大值	单位
输出功率注 1	Po	100	------	1000	mW
可选波长注 2	λ p	974, 976			nm
3dB 谱宽	Δ λ	------	1	2	nm
输出功率 15 分钟稳定性	Δ PS	------	------	±0.05	d B
输出功率 8 小时稳定性	Δ PL	------	------	±0.2	d B
TEC 稳定度	Δ T l	------	±0.1	±0.2	℃
TEC 工作范围	T l	20	25	30	℃
工作电压注 3	V	170	220	260	VAC
模块/台式可选	模块：825015mm
功耗	Pc	------	------	10	W

+1	数量	文件			单价	有货/交货日期
			PLD-974-250-1-S-N	泵浦激光器模块，中心波长974nm，功率250mW，RS232接口	￥3500.00	1
			PLD-974-360-1-S-N	泵浦激光器光源模块，中心波长974nm，功率360mW，RS232接口	￥4000.00
			PLD-974-680-1-S-N	泵浦激光器光源模块，中心波长974nm，功率680mW，RS232接口	￥8000.00	1

台式泵浦激光器光源

参数	符号	最小值	典型值	最大值	单位
输出功率注 1	Po	100	------	1000	mW
可选波长注 2	λ p	974, 976			nm
3dB 谱宽	Δ λ	------	1	2	nm
输出功率 15 分钟稳定性	Δ PS	------	------	±0.05	d B
输出功率 8 小时稳定性	Δ PL	------	------	±0.2	d B
TEC 稳定度	Δ T l	------	±0.1	±0.2	℃
TEC 工作范围	T l	20	25	30	℃
工作电压注 3	V	170	220	260	VAC
模块/台式可选	台式： 280mm260mm112mm;
功耗	Pc	------	------	10	W

+1	数量	文件			单价	有货/交货日期
			BPLD-974-360-1-S-N	台式泵浦激光器光源	￥5000.00
			BPLD-974-250-1-S-N	台式泵浦激光器光源	￥4500.00	1
