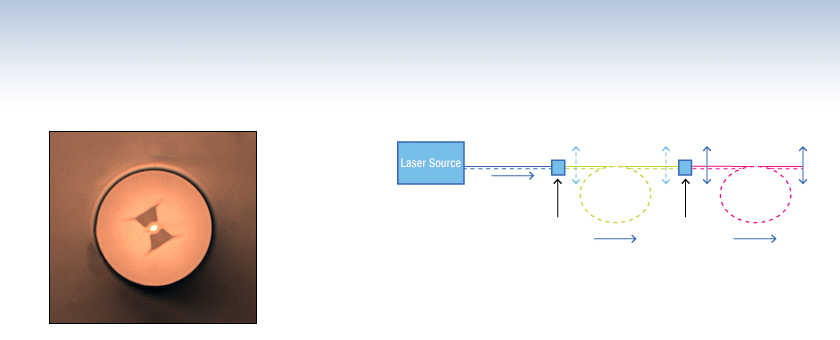

偏振(PZ)光纤，是一种特殊光纤，在其中能且只能传播一种偏振态的光。当其它偏振方向的光在其中传播时，将会经历很高的光学损耗，则无法在光纤中继续传播。为了实现这种效果，我们的PZ光纤采用蝴蝶结几何形状来产生较高的双折射效应。这种双折射效应使得特定偏振方向的光才能在光纤中传播，而其它偏振方向的光则会经历很高的损耗。
这些PZ光纤具有较宽的偏振窗口(约100 nm)、高消光比(≥30 dB)和低衰减。使用长约5 m的光纤，绕成Ø89 mm的线圈，缠绕大约16圈，以此规定偏振性能。但是，偏振窗口和消光比可以通过缠绕PZ光纤调节(被称为光纤排布)。将光纤缠绕成更小直径的线圈可以使偏振窗口变窄，并向低波长方向偏移(请查看曲线标签了解更多信息)。注意，使用除Ø89 mm之外的绕圈直径无法保证性能。偏振窗口定义为快轴20 dB衰减与慢轴3 dB衰减之间的波长范围。
PZ光纤是一种全光纤器件，比同轴式偏振器具有更多的优势，如更低插入损耗、更高的消光比和无复杂部件组装或笨重的包装。这种光纤性价比高，具有较高的消光比(ER)和较宽的带宽，及时在光纤受到压力时也可以在设计工作波长(HB830Z对应830 nm、HB1060Z对应1064 nm、HB1550Z对应1550 nm)上起到偏振作用，其ER和插入损耗随温度稳定，并在使用时具有长期可靠性。我们的PZ光纤切割、取放和熔接都与其它光纤相同，并能够兼容标准PM光纤系统(包括熊猫型和蝴蝶结型)。此光纤还可以与任意其它需要低压力环氧树脂胶合和插销与光轴对准的PM光纤一样进行末端处理。
很重要的一点，PZ光纤与保偏(PM)光纤是不同的。当入射光的偏振方向与双折射轴对齐时，PM光纤会保持其线偏振状态，也可以传播任意偏振方向的光。与PM光纤不同，PZ光纤不存在偏振串扰的问题，这样一来它们就非常适合偏振敏感的应用。
产品特点： |
产品应用： |
|
| • 100 nm的偏振窗口 • 消光比≥30 dB • 设计波长：830 nm、1064 nm或1550 nm |
• 光纤陀螺仪 • 相干通信 • 电流传感器 |
| 光纤型号 | HB830Z | HB1060Z | HB1550Z |
| 工作波长 | 830 nm | 1064 nm | 1550 nm |
| 包层直径 | 80 ± 1 µm | 125 ± 1 µm | 125 ± 1 µm |
| 涂层直径 | 170 ± 10 µm | 245 ± 15 µm | 245 ± 15 µm |
| MFD | 4.1 - 7.7 µm @ 830 nm | 6 - 8 µm @ 1064 nm | 10.0 - 12.5 µm @ 1550 nm |
| 数值孔径 | 0.14 | 0.14 | 0.9 - 0.11 |
| 核心指标 | 830 nm: 1.45954 | 1064 nm: 1.45635 | 1550 nm: 1.44683g |
| 包层折射率 | 830 nm: 1.45282 | 1064 nm: 1.44963 | 1550 nm: 1.44402g |
| 截止波长(典型的) | 400 - 600 nm | < 1000 nm | 1150 nm |
| 衰减 | ≤0.02 dB/m @ 830 nm | ≤0.02 dB/m @ 1060 nm | ≤0.02 dB/m @ 1550 nm |
| 拍长 | ≤1.04 mm @ 830 nm | ≤0.8 mm @ 633 nm | ≤2.5 mm @ 1550 nm |
| 消光比 | ≥30 dB | ||
| 20 dB Fast | ≤790 nm | ≤1015 nm | ≤1500 nm |
| 3 dB Slow | ≥860 nm | ≥1105 nm | ≥1600 nm |
| 同心度 | ≤1 µm | ||
| Coating-Cladding Offset | ≤10 µm | ||
| 涂层材料 | 双丙烯酸酯 | ||
| 工作温度 | -40 to 85 °C | ||
| 筛选张力 | 100 kpsi | ||
