保偏光纤起偏器

概述
产品规格

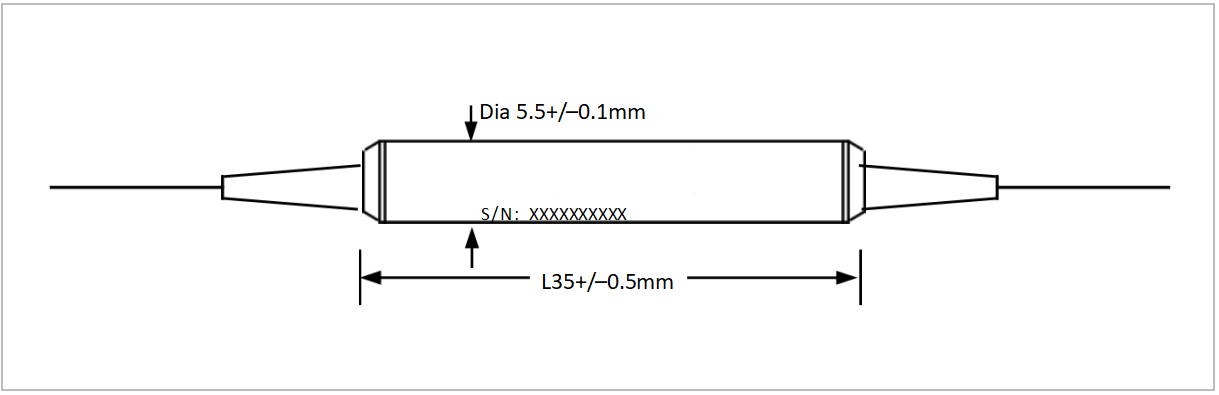

机械安装图
订购信息

保偏起偏器主要应用于光纤陀螺、相干光通信、光纤传感及量子通信等领域，它结合保偏光纤的偏振保持特性与起偏原理，可将任意输入偏振态的光信号转换为稳定的单一线偏振光输出，偏振相关损耗低（典型值＜0.2dB），消光比高（典型值＞20dB）。该器件采用全光纤封装，支持宽波长范围，可直接熔接或通过标准保偏连接器连接，无需额外偏振调整，兼具优异的温度稳定性、机械可靠性与高性价比，尤其适用于对偏振纯度和稳定性要求严苛的高精度应用场景。

产品特点：		应用领域：
•高消光比 •低偏振相关损耗 •宽工作波长范围 •高稳定性与机械可靠性 •全光纤封装，无需额外偏振调整		•光纤陀螺 •相干光通信 •分布式声波传感（DAS） •量子通信 •高精度光纤传感系统

参数	单位	数值
中心波长	nm	1310, 1550	1064	980	850
带宽	nm	±50	±30	±10	±10
典型插入损耗（@ 23℃）	dB	0.3	0.4	0.7	0.8
插入损耗（23℃时）	dB	≤0.5	≤0.6	≤0.9	≤1.0
典型消光比	dB	30	30	28	28
消光比	dB	≥28	≥28	≥25	≥25
光纤类型	-	PM1310, PM1550 SMF-28e	PM980 HI1060	PM980 HI1060	PM850 HI780
回波损耗（输入/输出）	dB	≥50
承受功率	mW	≤300
工作温度	℃	0 ~ +70
储存温度	℃	-40 ~ +85
尺寸	mm	φ5.5×35

* 以上数据为室温下无连接头测试结果。使用连接头时，则IL+0.3dB, RL-5dB, ER-2dB.
* 默认慢轴工作。

ILP- ①①①-②②②-③-④-⑤⑤

订购信息
①	中心波长	850; 980; 1064; 1310; 1550;
②	尾纤类型	250=250μm裸光纤;900=900μm松套管;
③	光纤类型	1=PM-PM; 2=SM-PM; 3=SM-SM;
④	长度	1=1m;
⑤	连接头	NE=None; FA=FC/APC; FC=FC/UPC; SA=SC/APC; SC=SC/UPC; XX=Other;

850nm 光纤在线起偏器

参数	单位	数值
中心波长	nm	850
带宽	nm	±10
典型插入损耗（@ 23℃）	dB	0.8
插入损耗（23℃时）	dB	≤1.0
典型消光比	dB	28
消光比	dB	≥25
光纤类型	-	PM850 HI780

+1	数量	文件			单价	有货/交货日期
			ILP-850-250-1-1-NE		￥0.00

980nm 光纤在线起偏器

参数	单位	数值
中心波长	nm	980
带宽	nm	±10
典型插入损耗（@ 23℃）	dB	0.7
插入损耗（23℃时）	dB	≤0.9
典型消光比	dB	28
消光比	dB	≥25
光纤类型	-	PM980 HI1060

+1	数量	文件			单价	有货/交货日期
			ILP-980-250-1-1-NE		￥0.00

1064nm 光纤在线起偏器

参数	单位	数值
中心波长	nm	1064
带宽	nm	±30
典型插入损耗（@ 23℃）	dB	0.4
插入损耗（23℃时）	dB	≤0.6
典型消光比	dB	30
消光比	dB	≥28
光纤类型	-	PM980 HI1060

+1	数量	文件			单价	有货/交货日期
			ILP-1064-250-1-1-NE		￥0.00

1310光纤在线起偏器

参数	单位	数值
中心波长	nm	1310
带宽	nm	±50
典型插入损耗（@ 23℃）	dB	0.3
插入损耗（23℃时）	dB	≤0.5
典型消光比	dB	30
消光比	dB	≥28
光纤类型	-	PM1310, PM1550 SMF-28e

+1	数量	文件			单价	有货/交货日期
			ILP-1310-250-1-1-NE		￥0.00

1550nm 光纤在线起偏器

参数	单位	数值
中心波长	nm	1550
带宽	nm	±50
典型插入损耗（@ 23℃）	dB	0.3
插入损耗（23℃时）	dB	≤0.5
典型消光比	dB	30
消光比	dB	≥28
光纤类型	-	PM1310, PM1550 SMF-28e

+1	数量	文件			单价	有货/交货日期
			ILP-1550-250-1-1-NE		￥0.00
