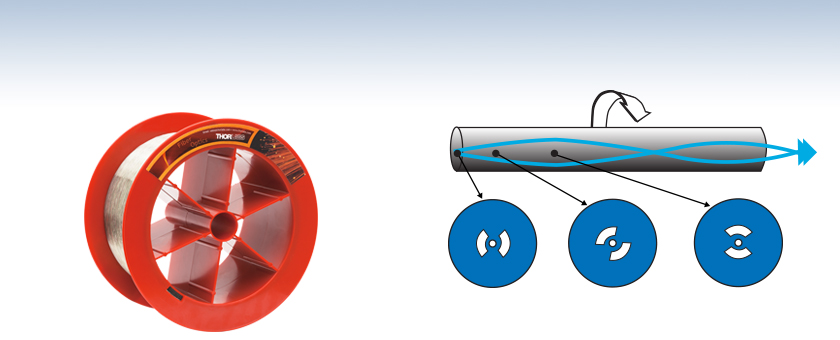

保圆光纤是一种特殊的高度双折射光纤，它通过在拉制过程中旋转领结式的单模保偏光纤预制棒来制造，而不是在拉制之后再扭转。旋转使得领结结构沿光纤的轴向
方向转动（见图1）。我们提供用于1310 nm（产品型号为SHB1250G80和SHB1250）和1550 nm（产品型号为SHB1500）激光器的光纤。
与传统PM光纤不同，它们设计用来保持圆偏振，且输出偏振对热噪声和振动噪声以及由应力双折射所致的漂移不敏感。这些高度双折射保圆光纤非常适用于高灵敏度
的光纤电流传感器（FOCS）[也称为光学电流互感器（OCT）]。在这些应用中，它们可用于AC电流传感和DC电流传感。
FOCS和OCT依靠测量由法拉第效应引起的偏振轴旋转（见图2）。法拉第效应通过外加磁场引起偏振态的旋转。对于电流传感应用，磁场由载流导体产生。因为由导体

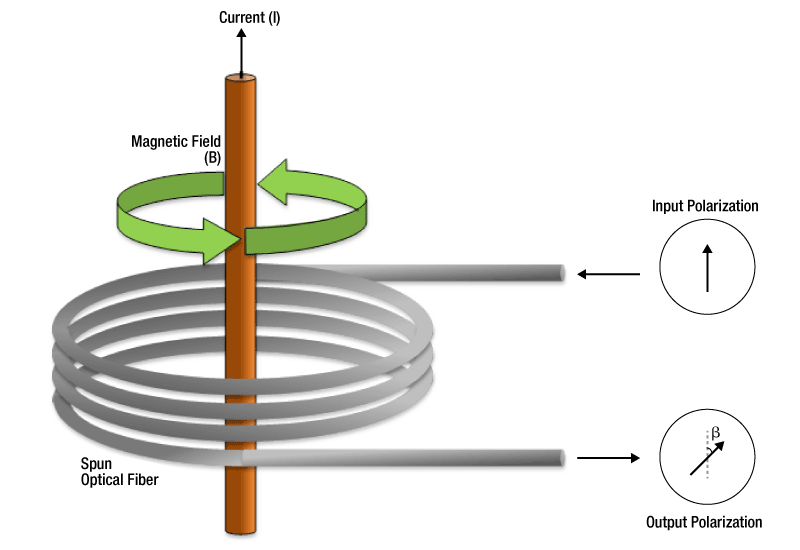

产生的磁场与电流呈线性正比关系，所以偏振旋转也与电流呈正比。可通过将光纤缠绕导体来进一步增加灵敏度（见图3）。
在这种情况下， 偏振旋转β与V x N x I呈正比，其中V、N和I如右边所定义。将这些保圆光纤用作FOCS或OCT具有优于传统方法的几个优点。光纤内部产生偏振旋转，
不受电压线或电压源干扰。这消除了所有原本可能影响测量的电气噪声。光纤对外部场格外敏感，具有非常快的响应时间，并且重量轻，结构紧凑。
产品特点： |
产品应用： |
|
| • 设计波长：1310 nm或1550 nm • 针对电流感应应用优化 • 输出偏振对热噪声和振动噪声不敏感 |
• 光纤电流传感器 (FOCS) • 光学电流互感器 (OCT) |
| 项目 | 工作波长 | 包层直径 | 涂层直径 | MFD | 数值孔径 | 截止 | 衰减 | 圆跳动长度 |
| SHB1250G80 | 1310 nm | 80 ± 1.5 µm | 170 ± 10 µm | 6.2 - 8.4 µm @ 1310 nm |
0.13 - 0.17 | ≤1250 nm | ≤5 dB/km @ 1310 nm |
63 - 125 mm @ 1310 nm |
| SHB1250 | 1310 nm | 125 ± 1 µm | 245 ± 15 µm | 6.2 - 8.4 µm @ 1310 nm |
0.13 - 0.17 | ≤1250 nm | ≤5 dB/km @ 1310 nm |
63 - 125 mm @ 1310 nm |
| SHB1500 | 1550 nm | 125 ± 1 µm | 245 ± 15 µm | 7.9 - 9.9 µm @ 1550 nm |
0.13 - 0.16 | ≤1500 nm | ≤3 dB/km @ 1550 nm |
72 - 144 mm @ 1550 nm |
